1- Collegamenti di espansione a cerniera
Articolo di espansione a cerniera singola
Composto da un singolo folio e da un perno, dalle piastre a cerniera, dalle piastre di rialzo e da altri componenti strutturali.La spinta e la pressione della giunzione di espansione del focolare a cerniera singola sono supportate dalla cerniera, che garantisce che il giunto di espansione non possa assorbire il movimento assiale e protegge i soffi metallici dalla torsione.con capacità di compensazione proporzionale alla distanza.
- Pressione di progettazione: 0,1 - 2,5 MPa
- Temperatura di progettazione: -25-800°C
- Tipo di connessione: flange/saldatura
- Diametro nominale: DN100~DN3000mm
- Le norme: EJMA, ASME, GB/T 12777-2019
2. giunto di espansione a cerniera universale
Composto da due focolai collegati da un tubo intermedio, un perno, piastre a cerniera, piastre di sollevamento e altri componenti strutturali.Questo giunto di espansione assorbe lo spostamento laterale e angolare all'interno di un piano resistendo alla spinta di pressione dei folioli, in modo che la pressione non venga trasmessa a punti fissi e a binari di guida del sistema di condotte.La cerniera assicura che il giunto di espansione non possa assorbire il movimento assiale ed è utilizzato per proteggere i folioli metallici dalla torsioneIn linea di principio, la pressione assorbita dalla cerniera deve superare la sua capacità di assorbimento..
- Pressione di progettazione: 0,1 - 2,5 MPa
- Temperatura di progettazione: -25-800°C
- Tipo di connessione: flange/saldatura
- Diametro nominale: DN100~DN3000mm
- Le norme: EJMA, ASME, GB/T 12777-2019
3. Universale Gimbal giunto di espansione
costituito da due focolai collegati da un tubo di collegamento e da un sistema di doppio cardano circolare,questo giunto di espansione può assorbire significativi movimenti laterali in qualsiasi piano e movimenti angolari in qualsiasi direzioneIl cardano può essere circolare o quadrato. Per il cardano circolare, la loro coppia deve essere presa in considerazione, mentre per quelli quadrati, l'instabilità dovuta alla piegatura deve essere presa in considerazione.la spilla, e la capacità delle piastre a cerniera di resistere alla spinta di pressione e ad altre forze esterne aggiuntive, l'articolazione di espansione assorbe la spinta di pressione interna senza esercitare una forza esterna sulla condotta.Di conseguenzaL'installazione di supporto di condotte semplificata è possibile.
Applicazione: vari sistemi di condotte complessi, che compensano lo spostamento angolare in vari sistemi di condotte spaziali come le condotte a forma di L, Z e U.
- Pressione di progettazione: 0,1 - 4 MPa
- Temperatura di progettazione: -25-800°C
- Tipo di connessione: flange/saldatura
- Diametro nominale: DN100~DN5500mm
- Le norme: EJMA, ASME, GB/T 12777-2019

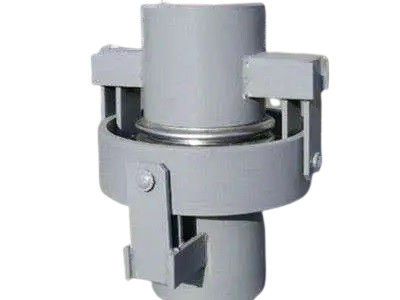

4. Singolo Gimbal Bellows giunto di espansione
Questo tipo di giunto di espansione può assorbire lo spostamento angolare della tubazione in qualsiasi piano.non solo limita la spinta di pressione della condotta ma assorbe anche lo spostamento angolare in qualsiasi pianoL'articolazione di espansione assorbe la spinta di pressione interna senza esercitare una forza esterna sulla condotta, pertanto è possibile semplificare l'installazione del supporto della condotta.Il cardano può essere circolare o quadratoPer i cardini circolari, si deve considerare la loro coppia, mentre per quelli quadrati, si deve tenere conto dell'instabilità dovuta alla piegatura.
Applicazione: vari sistemi di condotte complessi, che compensano lo spostamento angolare in vari sistemi di condotte spaziali come le condotte a forma di L, Z e U.
- Pressione di progettazione: 0,1 - 4,0 MPa
- Temperatura di progettazione: -25-800°C
- Tipo di connessione: flange/saldatura
- Diametro nominale: DN100~DN3000mm
- Le norme: EJMA, ASME, GB/T 12777-2019
