Articulazioni di espansione (compensatori)
Collegamenti di espansione: compensatori versatili per condotte e navi
I giunti di espansione, comunemente noti come compensatori, sono componenti critici in varie applicazioni industriali.che funge da principale organo di lavoroInsieme a connettori, supporti, flange, condotti e altri accessori, queste giunture sono strutture flessibili progettate per essere installate su gusci di navi o condotte.
Funzionalità e applicazioni
I giunti di espansione sono essenziali per compensare le sollecitazioni aggiuntive causate dalle differenze di temperatura e dalle vibrazioni meccaniche.riducono i cambiamenti dimensionali delle condotteInoltre, possono adattarsi a spostamenti assiali, laterali e angolari in questi sistemi.I giunti di espansione sono utilizzati anche nei sistemi di riduzione del rumore e delle vibrazioni e di alimentazione del riscaldamento.
Nei condotti di riscaldamento, i compensatori svolgono un ruolo fondamentale nel prevenire deformazioni o danni causati da espansione termica o stress a temperatura.compensano l'espansione termica, riducendo così lo stress sulle pareti delle condotte e riducendo al minimo le forze esercitate sulle valvole o sulle strutture di supporto.
Vantaggi e applicazioni
Essendo componenti di compensazione elastici in grado di espandersi e contrarsi liberamente, i giunti di espansione offrono numerosi vantaggi: sono affidabili, hanno buone prestazioni e hanno una struttura compatta.A causa di questi attributi, sono ampiamente utilizzati in industrie come l'ingegneria chimica, la metallurgia e l'energia nucleare.
Tipi e forme
Le giunture di espansione sono disponibili in varie forme per i vasi, con la giuntura a forma di U che è la scelta più popolare basata sulla forma del soffio.Quando si tratta di oleodottiLe giunture di espansione sono classificate in base alla compensazione strutturale. I tipi includono la giuntura di espansione universale, la giuntura di espansione bilanciata alla pressione, la giuntura di espansione a cerniera,e giunto di espansione del cardanoCiascun tipo è adattato per soddisfare le esigenze e le richieste specifiche di diverse applicazioni industriali.
| Articolo principale |
Classificazione |
Descrizione |
| Articolo di espansione metallico |
Articolo di espansione del gomito |
I tubi piegati, come le curve di tensione a U, servono come giunti di espansione sfruttando la loro deformazione elastica per compensare.occupano uno spazio significativoNonostante gli inconvenienti, trovano un ampio impiego nelle condotte a vapore e nelle lunghe condotte.
|
|
Articolo di espansione di Bellows
|

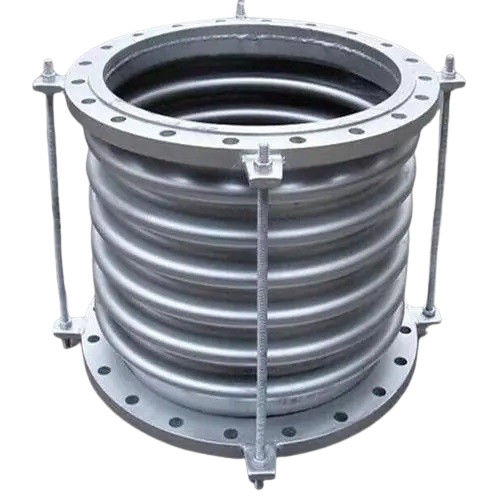

Un giunto di espansione a folio è un giunto di espansione realizzato con folio di metallo.Per evitare il superamento dell'importo ammissibile dell'indennizzo, a entrambe le estremità del soffio sono installate barre di protezione o anelli e a entrambe le estremità delle condotte collegate sono installati supporti di guida.che può essere utilizzato per compensare le deformazioni di rotazione e le deformazioni laterali delle condotteI vantaggi di questi giunti di espansione sono il risparmio di spazio, il risparmio di materiale, la facile standardizzazione e la produzione in serie, ma lo svantaggio è la durata di vita relativamente breve.I giunti di espansione Bellows sono generalmente utilizzati in condotte corte a bassa temperatura e pressioneCon il miglioramento delle tecnologie di produzione di folio, l'ambito di applicazione di questo tipo di giunto di espansione si sta espandendo.le giunture di espansione dei fuochi possono essere utilizzate nei sistemi di tubazioni con una pressione massima di 60,0 MPa. |
| Articolo di espansione a scivolo |
Il giunto di espansione a scivolo è costituito da maniche interne e esterne in grado di un movimento assiale relativo.mantenere entrambe le estremità dei tubi in movimento sullo stesso asseIl prodotto è costituito principalmente da manicotti (tubi di base), gusci, materiali di tenuta, ecc. Esso viene utilizzato per compensare l'espansione assiale e la rotazione assiale per angolo arbitrario delle condotte.Ha le caratteristiche di un volume ridotto e di un importo di compensazione elevato, adatto ad acqua calda, vapore e grassi, può compensare l'espansione termica.Il manico interno della giunzione di espansione di tipo scivolo è collegato alla conduttura e adotta il principio e la struttura di un sigillo dinamico auto sigillante ad alte prestazioniPuò scivolare liberamente all'interno del guscio con l'espansione e la contrazione della condotta e può soddisfare i requisiti di sigillatura di qualsiasi condotta.Tra il guscio e la manica interna viene utilizzato un tipo di sigillo con nuovo materiale sintetico, in grado di resistere a temperature elevate, resistenza alla corrosione e resistenza all'invecchiamento, con un intervallo di temperatura applicabile da -40 a 150 gradi Celsius,e fino a 350 gradi Celsius in circostanze particolariNon solo può garantire lo scivolamento assiale, ma può anche prevenire le perdite del mezzo all'interno del tubo. |
| Articolo di espansione non metallico |
Articolo di espansione in gomma |
Composto da materiali compositi di gomma e fibra di gomma, flange in acciaio, manicotti e materiali isolanti, è utilizzato principalmente per connessioni flessibili tra vari ventilatori e condotti.Le sue funzioni includono l'assorbimento degli urti, riduzione del rumore, tenuta, resistenza media, facile spostamento e installazione.eliminazione del fumo e della polvere nel settore della protezione dell'ambiente. |
| Articolo di espansione del tessuto |
Le giunture di espansione del tessuto, composte principalmente da tessuto in fibra e materiali resistenti ad alte temperature come la gomma, offrono una compensazione versatile per le vibrazioni e le deformazioni dei ventilatori e dei condotti.Si occupano abilmente di assiale, regolazioni laterali e angolari senza generare spinta, semplificando la progettazione del supporto.e ammortizzatore di vibrazioniIdeali per le condotte di combustione e di fumo e polvere delle centrali elettriche, questi compensatori non metallici vantano proprietà intrinseche di assorbimento acustico e di isolamento dalle vibrazioni.riducendo al minimo il rumore e le vibrazioni delle caldaieCon una struttura semplice, una costruzione leggera e una manutenzione semplice, garantiscono l'efficienza operativa con facilità. |
Acciaio inossidabile super austenitico:254SMO,904L,AL6XN
Acciaio inossidabile duplex2205 Acciaio a doppia fase(S31803)
Acciaio legato a base di nichel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Leggia Hastelloy C-276/C-22/X,MONEL400/K500
Nickel puro:N4,N6 ((Ni200,Ni201)
Placca di titanio per timbrazione:GR1,GR2,TA1,TA2
Acciaio inossidabile austenitico:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
