1. giunti di espansione
I giunti di espansione, noti anche come compensatori, presentano un design flessibile che include uno o più folio (componenti elastici), connettori, supporti, flange, condotti e altri accessori.Installati su conchiglie o condotte di navi, tali strutture mirano ad alleviare le sollecitazioni aggiuntive derivanti dalle variazioni di temperatura e dalle vibrazioni meccaniche.compensano i cambiamenti dimensionali delle condotte, condotti e vasi a causa di espansione e contrazione termica. Inoltre, si adattano a spostamenti assiali, laterali e angolari,fornendo una soluzione per la riduzione del rumore e delle vibrazioni nei sistemi di alimentazione del riscaldamento.
Per evitare che le condotte di riscaldamento si deformino o danneggiino a causa dell'espansione termica e dello stress a temperatura, sono essenziali i compensatori.riducono al minimo lo stress sulle pareti delle tubazioni e le forze che agiscono sulle valvole o sulle strutture di supporto.
Grazie alla loro elasticità e alla loro capacità di espandersi e contrarsi liberamente, i giunti di espansione offrono un funzionamento affidabile, prestazioni eccellenti e una struttura compatta.sono ampiamente impiegati in varie industrieIl giunto di espansione a forma di U è il giunto di espansione più comunemente usato, seguito da giunti a forma di Ω e C.Le giunzioni di espansione dei gasdotti sono classificate in base alla compensazione strutturale, quali giunti universali, bilanciati a pressione, a cerniera e giunti di espansione a cardano.
| Articolo principale |
Classificazione |
Descrizione |
|
Articolo di espansione metallico
|
Articolo di espansione del gomito
|
"Tensione" superiore a 1 kPa, ma non superiore a 1 kPafunzione come un tipo di giunto di espansione che sfrutta le proprietà di deformazione elastica della forma per compensare i cambiamenti dimensionaliI loro vantaggi sono l'eccellente resistenza, la lunga durata di vita e la possibilità di essere prodotti in loco.e hanno una maggiore resistenza all'attritoNonostante questi inconvenienti, le curve di tensione sono ampiamente utilizzate in vari sistemi di condotte a vapore e lunghe condotte.
|
|
Articolo di espansione di Bellows
|
Un giunto di espansione del folio, realizzato con folio di metallo, offre sia espansione assiale che contrazione lungo la conduttura, oltre a limitate capacità di piegatura.Per evitare il superamento del limite di compensazione ammissibile, a entrambe le estremità del soffio sono montate barre di protezione o anelli, mentre agli estremi dei condotti collegati sono installati supporti di guida.sono disponibili giunti di espansione angolare e laterale per compensare le deformazioni di rotazione e laterali nelle condotte.
I vantaggi di questi giunti di espansione includono efficienza dello spazio, conservazione dei materiali, facilità di standardizzazione e capacità di produzione di massa.una durata di vita relativamente più breve è uno svantaggioIn genere, le giunture di espansione del focolare sono utilizzate in condotte corte a basse temperature e pressioni.l'ambito di applicazione di questo tipo di giunto di espansione si sta allargandoAttualmente, le giunture di espansione a folio possono essere utilizzate in sistemi di tubi con una pressione massima di 6,0 MPa.
|
|
Articolo di espansione a scivolo
|
La giunzione di espansione di tipo scivolo è un dispositivo versatile che utilizza manicotti interni ed esterni in grado di movimento assiale relativo per compensare l'espansione termica e la rotazione assiale nelle condotte.Lo spazio tra le maniche è sigillato con scatola di riempimento, assicurando che le due estremità dei tubi si muovano sullo stesso asse durante il funzionamento.
I componenti chiave di questo giunto di espansione includono maniche (tubi di base), gusci e materiali di tenuta.offrendo un volume ridotto con una compensazione elevataIl manicotto interno scorre contro il manicotto esterno per compensare l'espansione termica, mantenendo al contempo un sigillo dinamico auto sigillante ad alte prestazioni.
Il sigillo tra il guscio e la manica interna utilizza un nuovo materiale sintetico in grado di resistere alle alte temperature, alla corrosione e all'invecchiamento.Questo materiale ha una temperatura compresa tra -40 e 150 gradi CelsiusQuesto non solo garantisce lo scivolamento assiale, ma impedisce anche le perdite del mezzo all'interno del tubo.
Nel complesso, la giunzione di espansione a scivolo fornisce una soluzione affidabile ed efficiente per compensare l'espansione termica e la rotazione assiale nelle condotte,mantenendo un sigillo sicuro e prolungando la durata del sistema.
|
|
Articolo di espansione non metallico
|
Articolo di espansione in gomma
|
Composto da materiali compositi di gomma e fibra di gomma, flange in acciaio, manicotti e materiali isolanti, è utilizzato principalmente per connessioni flessibili tra vari ventilatori e condotti.Le sue funzioni includono l'assorbimento degli urti, riduzione del rumore, tenuta, resistenza media, facile spostamento e installazione.eliminazione del fumo e della polvere nel settore della protezione dell'ambiente.
|
|
Articolo di espansione del tessuto
|
Il giunto di espansione del tessuto è principalmente fatto di tessuto in fibra, gomma e altri materiali resistenti alle alte temperature.Le giunture di espansione del tessuto possono compensare l'assiale, prodotti laterali e angolari, con caratteristiche quali assenza di spinta, progettazione semplificata del supporto, resistenza alla corrosione, resistenza alle alte temperature, riduzione del rumore, riduzione delle vibrazioni e altri.È particolarmente adatto per i tubi a blast caldo e fumetto e polvere conduttori di centrali elettriche.Il tessuto in fibra del compensatore non metallico e il cotone isolante hanno le funzioni di assorbimento acustico e di isolamento dalle vibrazioni,quindi possono ridurre efficacemente il rumore e le vibrazioni della caldaiastruttura semplice, peso leggero e facile manutenzione.
|
Acciaio inossidabile super austenitico:254SMO,904L,AL6XN
Acciaio inossidabile duplex2205 Acciaio a doppia fase(S31803)
Acciaio legato a base di nichel:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Leggia Hastelloy C-276/C-22/X,MONEL400/K500
Nickel puro:N4,N6 ((Ni200,Ni201)
Placca di titanio per timbrazione:GR1,GR2,TA1,TA2
Acciaio inossidabile austenitico:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2. giunti di espansione non metallici
- Compensatori non metallici/tipi di giunzioni di espansione
I compensatori non metallici possono essere suddivisi nei seguenti tipi: giunti di espansione non metallici cilindrici dritti, giunti di espansione non metallici composti, giunti di espansione non metallici angolari,con un'altezza di 50 mm o più.

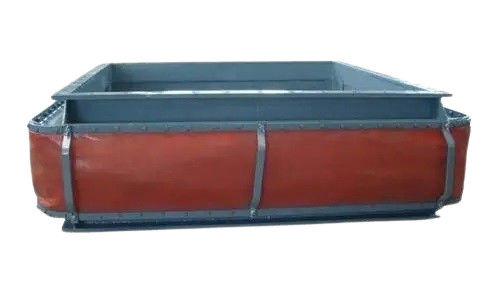

I compensatori non metallici rettangolari sono utilizzati principalmente nei condotti di scarico delle centrali elettriche per assorbire lo spostamento termico e/o l'assorbimento degli urti.I tipi di collegamento per compensatori non metallici rettangolari comprendono il collegamento a flange e il collegamento a ugello..
- I tipi strutturali comuni di compensatori non metallici (giunti di espansione non metallici) sono i seguenti sei:
- Parametri tecnici dei compensatori non metallici (giunti di espansione non metallici):
|
Lunghezza del segmento di compensazione ((h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Volume di compensazione (nm)
|
Lo spostamento assiale (x/m)
|
- Trenta |
- 50 |
- 75 |
- 85 anni |
- 105 |
- 125 |
-130 |
- 140 |
-165 |
-175 |
- 195 |
-205 |
-225 |
-240 |
| +15 |
+20 |
+30 |
+36 |
+45 |
+45 |
+50 |
+55 |
+58 |
+62 |
+66 |
+70 |
+74 |
+ 80 |
|
Lo spostamento laterale (y/m)
|
± 10 |
± 15 |
± 25 |
± 30 |
± 45 |
± 50 |
± 60 |
± 68 |
± 7o |
±73 |
± 75 |
± 80 |
± 85 |
± 90 |
|
Temperatura di funzionamento (t°C)
|
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
Pressione di lavoro P ((Kpa)
|
±10~±300, se richiesto dall'utente, la pressione al di là del range, può essere progettata separatamente.
|
|
Tasso di flusso
|
a |
v=8 ¢15 |
| c ∆ d |
v=8 ¢20 |
- Intervallo applicato diCompensiatori non metallici (giunti di espansione non metallici):
condotto di scarico delle turbine a gas
Sistema di desolforazione
Canali di scarico e sistemi di scarico di varie industrie
Caldaie a carbone, caldaie sulfurizzate circolanti
Canali di scarico di caldaie a calore di scarico
3. giunto compensatore/espansione circolare non metallico
Un giunto compensatore/espansione circolare non metallico ha le seguenti caratteristiche principali:
Compensazione per l'espansione termica: può compensare in più direzioni, superando notevolmente i compensatori metallici che possono fornire solo una compensazione a un solo asse.
Indennità perErrore di montaggioA causa degli inevitabili errori del sistema durante i collegamenti delle condotte, i compensatori di fibra eliminano efficacementedisallineamento.
Riduzione del rumore eVibrazioneIsolamento: i tessuti in fibra e il cotone isolante hanno intrinsecamente funzioni di assorbimento acustico e di isolamento dalle vibrazioni, riducendo efficacemente il rumore e le vibrazioni in sistemi quali caldaie e ventilatori.
Nessuna spinta inversa: poiché il materiale principale è tessuto in fibra, non c'è trasmissione di forza.e risparmia materiale di massa e lavoro.
Ottima resistenza alle alte temperature e alla corrosione: i materiali fluoroplastici e di silicone selezionati presentano un'ottima resistenza alle alte temperature e alla corrosione.
Buone prestazioni di tenuta: con un sistema di produzione e assemblaggio relativamente completo, i compensatori in fibra garantiscono nessuna perdita.
Peso leggero, struttura semplice, installazione e manutenzione convenienti.
Prezzo inferiore rispetto ai compensatori metallici, qualità migliore rispetto ai prodotti importati: il prezzo è pari a 1/2 a 1/5 dei prodotti importati, con buoni effetti di ammortizzazione.
Buone prestazioni di tenuta: utilizza grandi flange senza guarnizioni, riducendo i costi e garantendo l'installazione diretta.
Lunga durata di vita.
